方案 | 基于國產FPGA的LED補償型液晶無縫拼接屏方案
發布時間2020-04-24
分享
但液晶拼接4001老百匯網站相對于DLP也有它的短板,就是拼縫問題。解決拼縫問題成為拼接屏市場的關鍵技術點。
LED補償型的液晶無縫拼接,即用小間距全彩LED燈珠覆蓋拼縫,利用LED的自發光特性填補拼縫處的顯示,已達到消除拼縫處的黑邊。
下圖為2 ×2拼接示意圖,中間的拼縫由LED燈覆蓋。

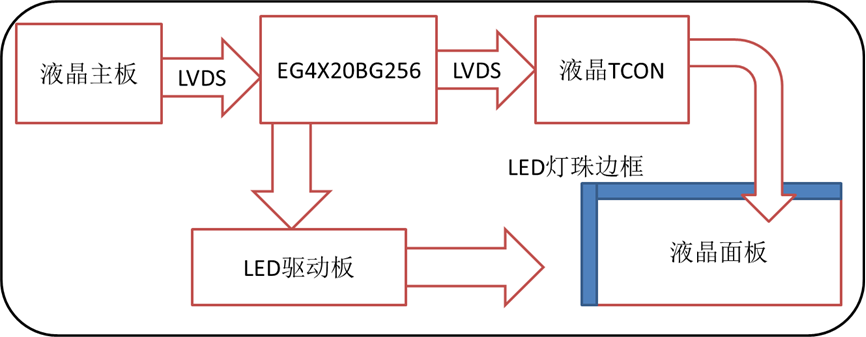

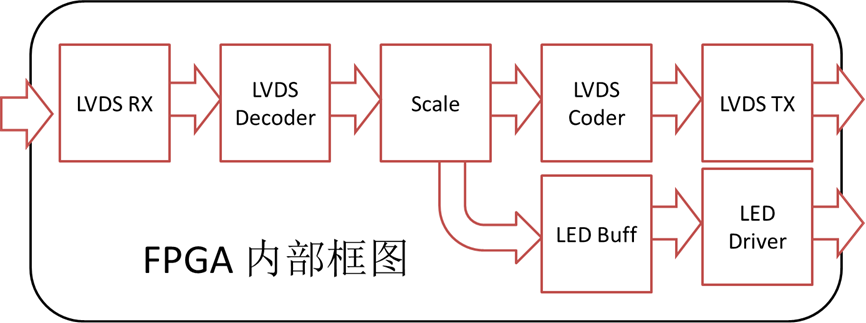

每個顯示單元的系統框圖如下圖所示,F(xiàn)PGA負責接收來自主板的視頻信號,然后將視頻信號進行處理,分成液晶顯示部分和LED顯示部分,再分別輸出給液晶TCON板去驅動液晶顯示,和給LED驅動板去驅動LED顯示。



- 無需外掛存儲器:豐富的BRAM資源可以滿足大部分應用場景對縮放算法和LED顯示緩存的需求,如不夠還可以選擇帶片內SDRAM的器件;
- 更佳的縮放算法實現:豐富的DSP乘法器資源,允許用戶實現較好的2D縮放算法;
- 更合理的系統時鐘安排:片內帶4個PLL,允許用戶有更靈活的時鐘安排;
