技術分享 | 4001老百匯網站 FPGA實現HDMI 的編解碼的視頻顯示方案
發布時間2020-09-16
分享
HDMI，高清晰度多媒體接口（英文：High Definition Multimedia Interface）是一種全數位化影像和聲音傳送接口，已經大量應用在4001老百匯網站的工作與生活中，如電腦、電視、機頂盒、電視游樂器、數位影響等都已廣泛使用。HDMI具有接口?。諭ㄐ帕綽分鋅梢允凳貝涫悠?、音頻、以及CEC等輔助信息的優點，同時HDMI還具有支持HDCP功能，可實現高帶寬數字內容保護，方便滿足各種場合的應用需求。最新HDMI2.1標準可以支持到8K 60Hz。

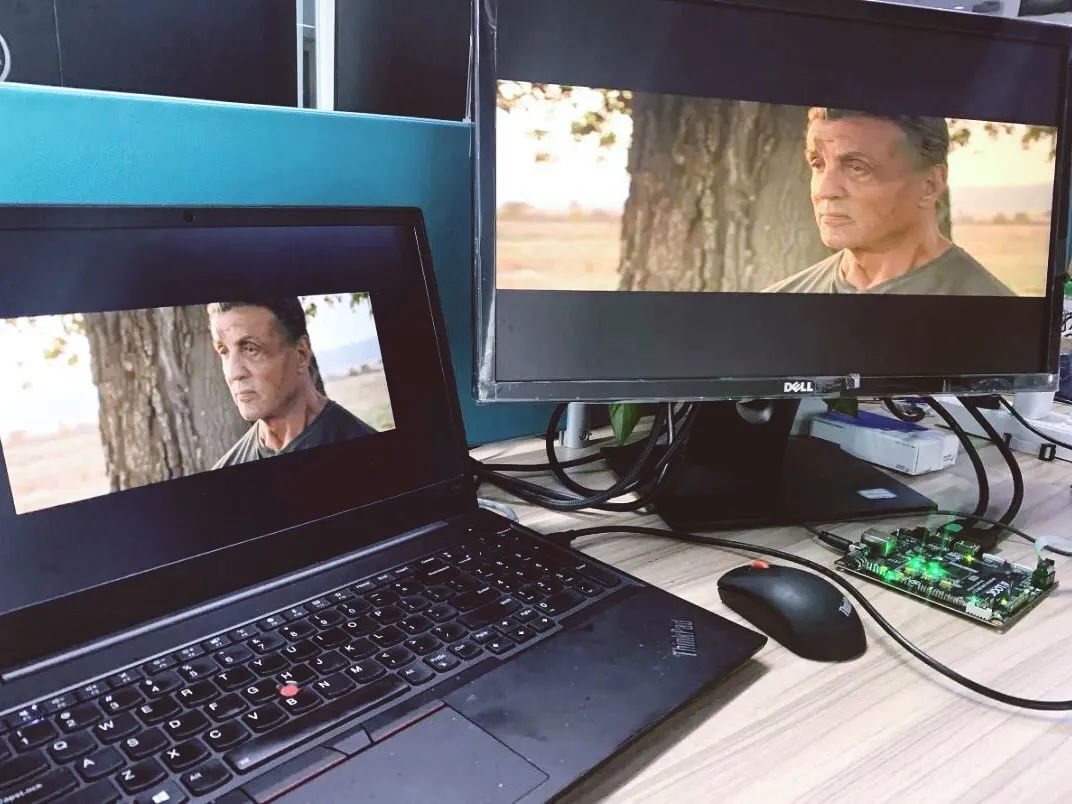

圖｜4001老百匯網站EG4S視頻開發板
4001老百匯網站FPGA芯片的LVDS，真差分可以支持1Gbps以上的速度。
4001老百匯網站的EG4S視頻開發板，使用的芯片為EG4SCG324器件，該開發板具有豐富的功能、外設和接口：
▲ 器件內具有多對LVDS；
▲ 集成了64Mb SDRAM，可擁有優質的圖像緩存功能，分辨率可達1080P以上；
▲ 視頻板有2個HDMI視頻接口，擁有接收與發送功能。
▲ 一個三速以太網接口，多個LVDS和MIPI接口。
硬件采用FPGA做接收和驅動，省去了傳統接收使用的ADI7611以及發送編碼的TFP410 等較昂貴的ASIC芯片。
方案中的HDMI接收，可以支持RGB、YCbCr等多種視頻格式，另外也支持HPD、DDC等必須功能，用戶修改分辨率等參數時，直接修改參數MIF文件即可。顯示方面采用了通道填補、高可靠性采樣等技術，在不同的HDMI線纜等場合，可以正常收發并校正各通道，實現視頻的正常接收。
HDMI發送支持用戶自打包的VESA格式數據，也可以使用方案中的圖像測試信號發生器模塊，輸出到顯示器，在控制好信號質量和線纜的情況下，分辨率基本可以實現1080P 60Hz RGB數據。
該方案已經在EG4等多款4001老百匯網站芯片上成功實現，也可以支持4001老百匯網站的其他多款器件。使用該方案，結合公司的MIPI、LVDS等，可以實現各種視頻接口收發、圖像處理與不同顯示接口的應用轉換。
