新方案｜基于4001老百匯網站器件的BLVDS多節點收發控制信息交互方案
發布時間2024-03-28
分享
點擊視頻查看更多精彩
BLVDS在LVDS基礎上做出了改進，首先簡化了硬件設計結構，僅通過一對差分線進行雙向通信、無需伴隨時鐘結構；其次加快了節點間的通訊速度，在主機開始發送消息到從機完成響應的信息交互過程中，最短時間可達到3.3us；并且采用偽差分信號，在減少噪聲干擾的同時可以帶動更多節點。
主從信息交互最短時間
此方案還具備良好的適應性，在4001老百匯網站EF2、EF3、EG4以及 PH1各系列器件上均能實現穩定數據傳輸，可完全依照不同應用環境與總體預算，對主站和從站進行不同型號的搭配，其強大的靈活性可滿足更多客戶的價格需求。
隨著對BLVDS技術的不斷深入研究，BLVDS信息交互技術豐富的應用場景被逐漸挖掘。依靠本方案在實時性、穩定性、準確性以及靈活性上的優勢，BLVDS 多節點收發控制在工控通信板卡、醫學正電子發射斷層掃描、核醫學成像設備、航空航天遙測和總線傳輸等方面均有廣泛應用，具備較強的應用價值。相信在不久的未來，BLVDS的應用場景會進一步擴展，4001老百匯網站也將為更多客戶、更多場景提供愈加完善、可靠的解決方案。
工作原理
BLVDS在實際應用中，采用半雙工的通信機制，在主機和從機的不同節點包裹TX和RX兩個?？椋迪植煌詰慵湫畔⒔換?。

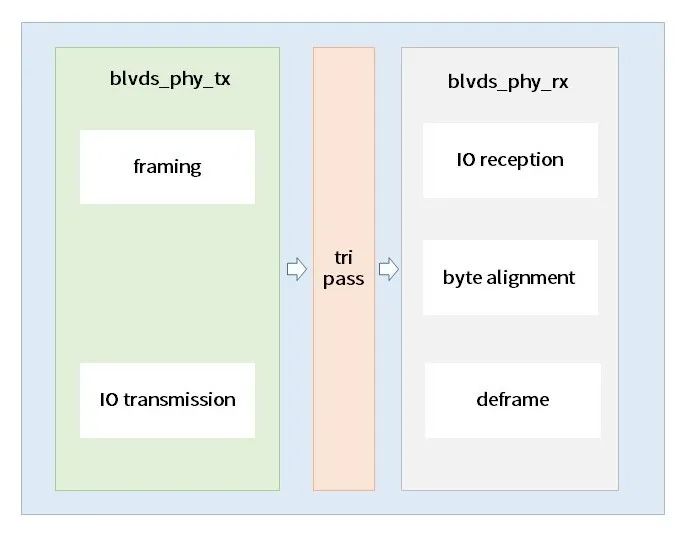

BLVDS多節點收發控制架構
在進行底層架構的設計中，主機BLVDS發送端將上層協議定義的發送信息進行編碼、組?�，栽憛s齌X端發送狀態準備完畢后，將數據幀依次送入到IO數據發送?？櫓蟹紙�，实现单Bit數據的發送；為保證數據傳輸的正確性，確保客戶實際使用中穩定如初，從機接收端在獲取到數據后，進行數據采集、鑒相、字節對齊、解幀、解碼等復雜操作，將恢復后的數據逐級上傳到上層用戶端，最終實現主從節點間的信息傳輸功能。
